Механообрабатывающее производство «OrangeSteel» представлено широчайшим станочным парком, позволяющим обрабатывать уникальные по своим параметрам изделия. С подробными характеристиками станков вы можете ознакомиться в презентации.

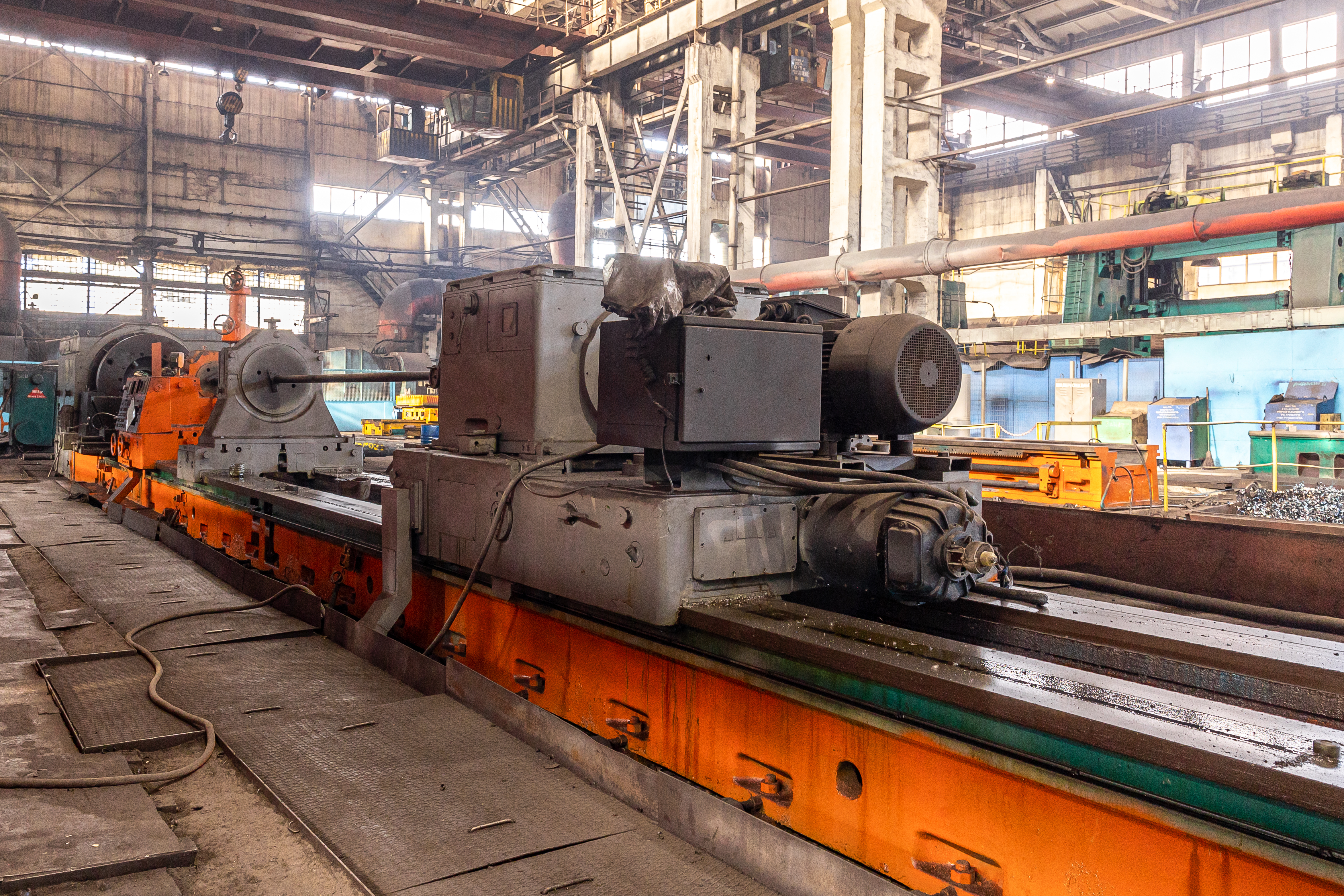

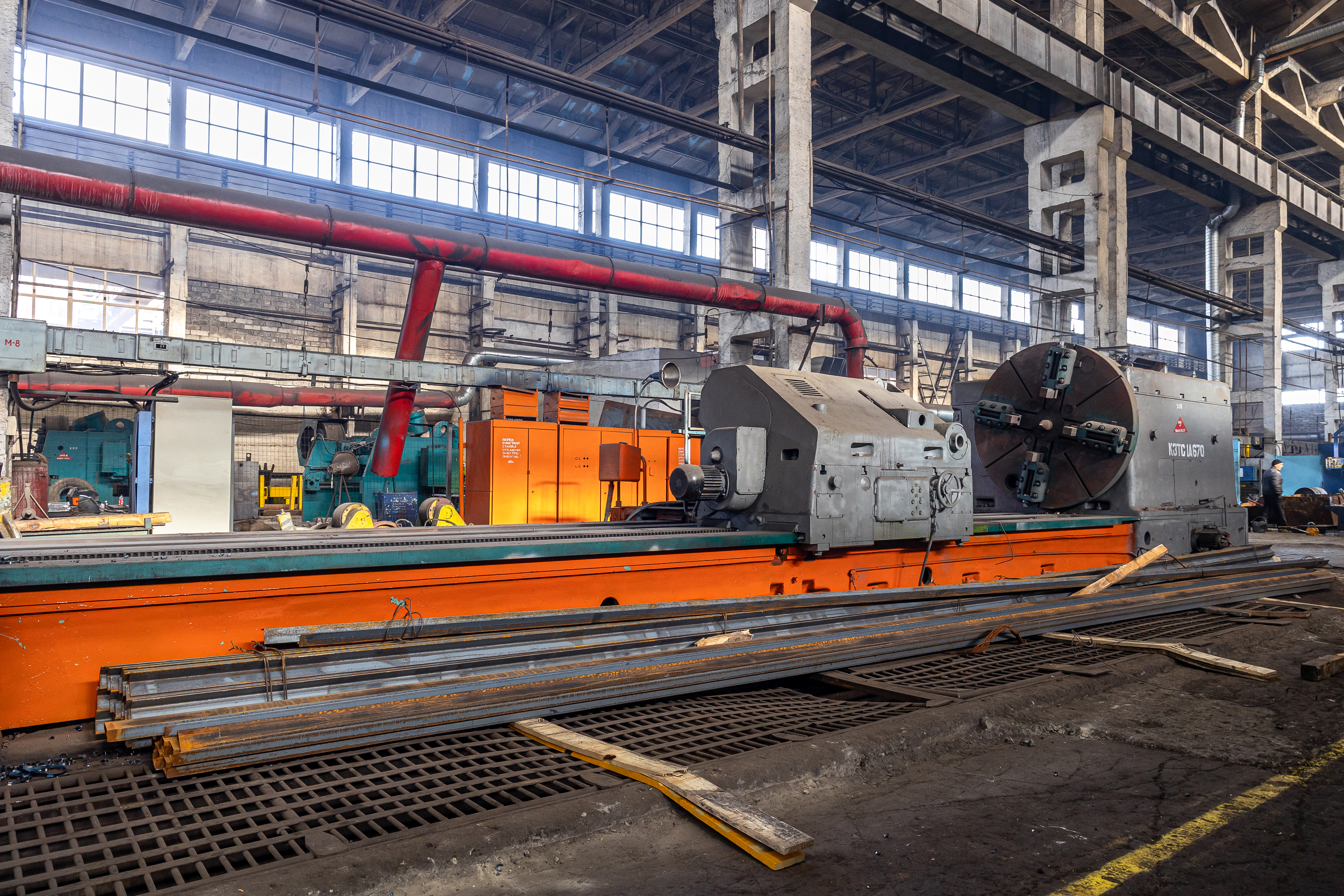

1. Группа токарных станков
Скачать Технические характеристика станка 1А660
Скачать Технические характеристика станка СА1250С70Ф4

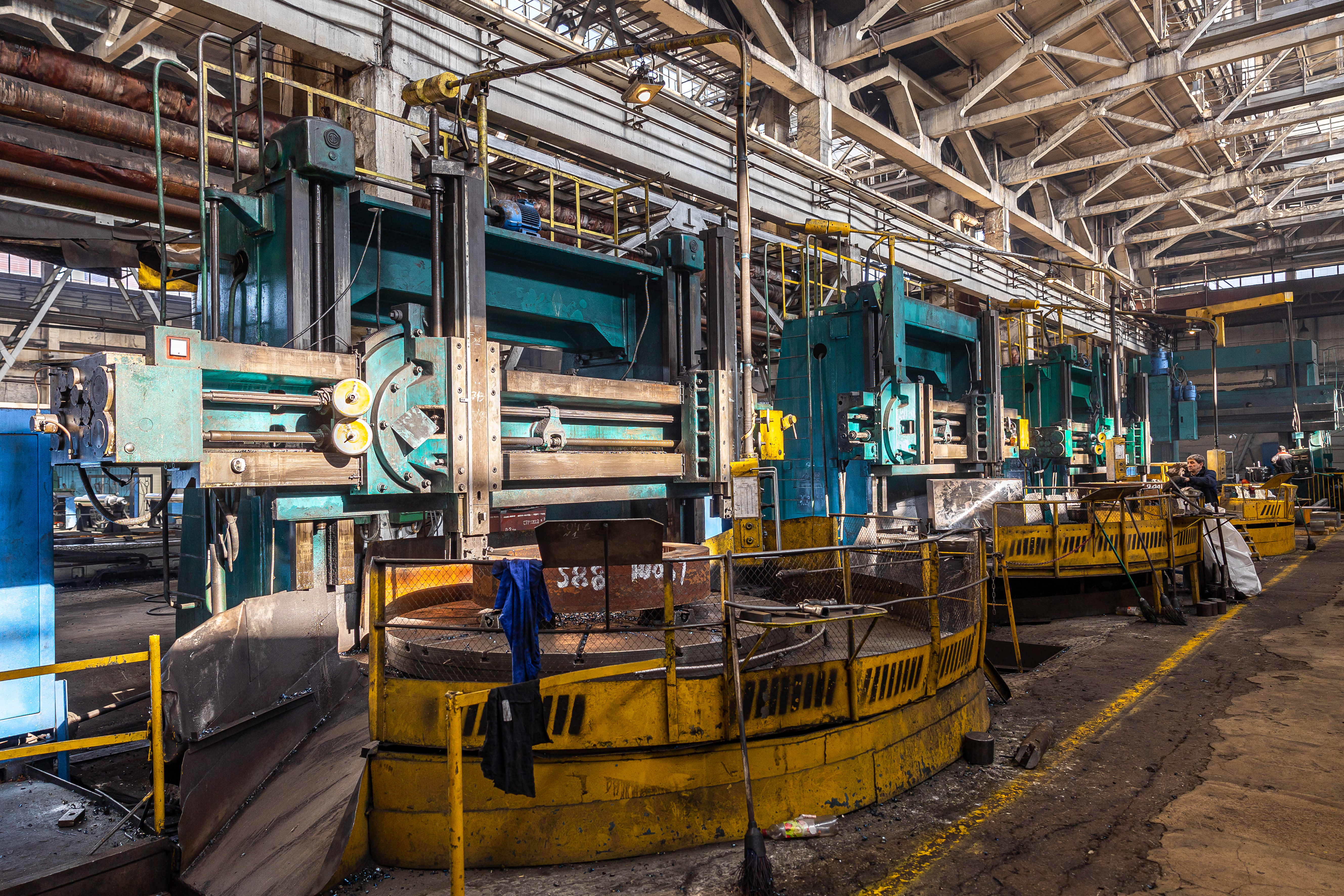

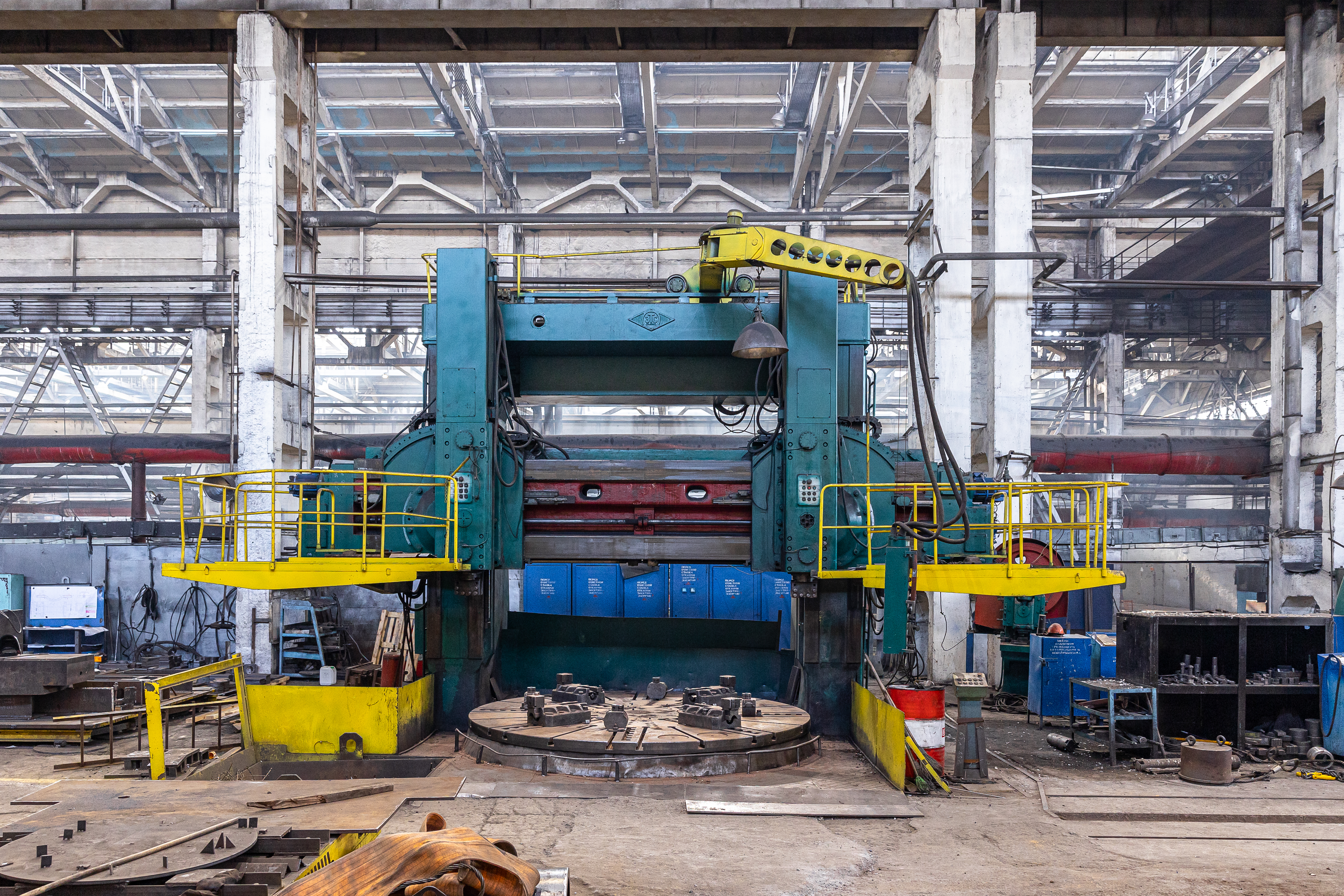

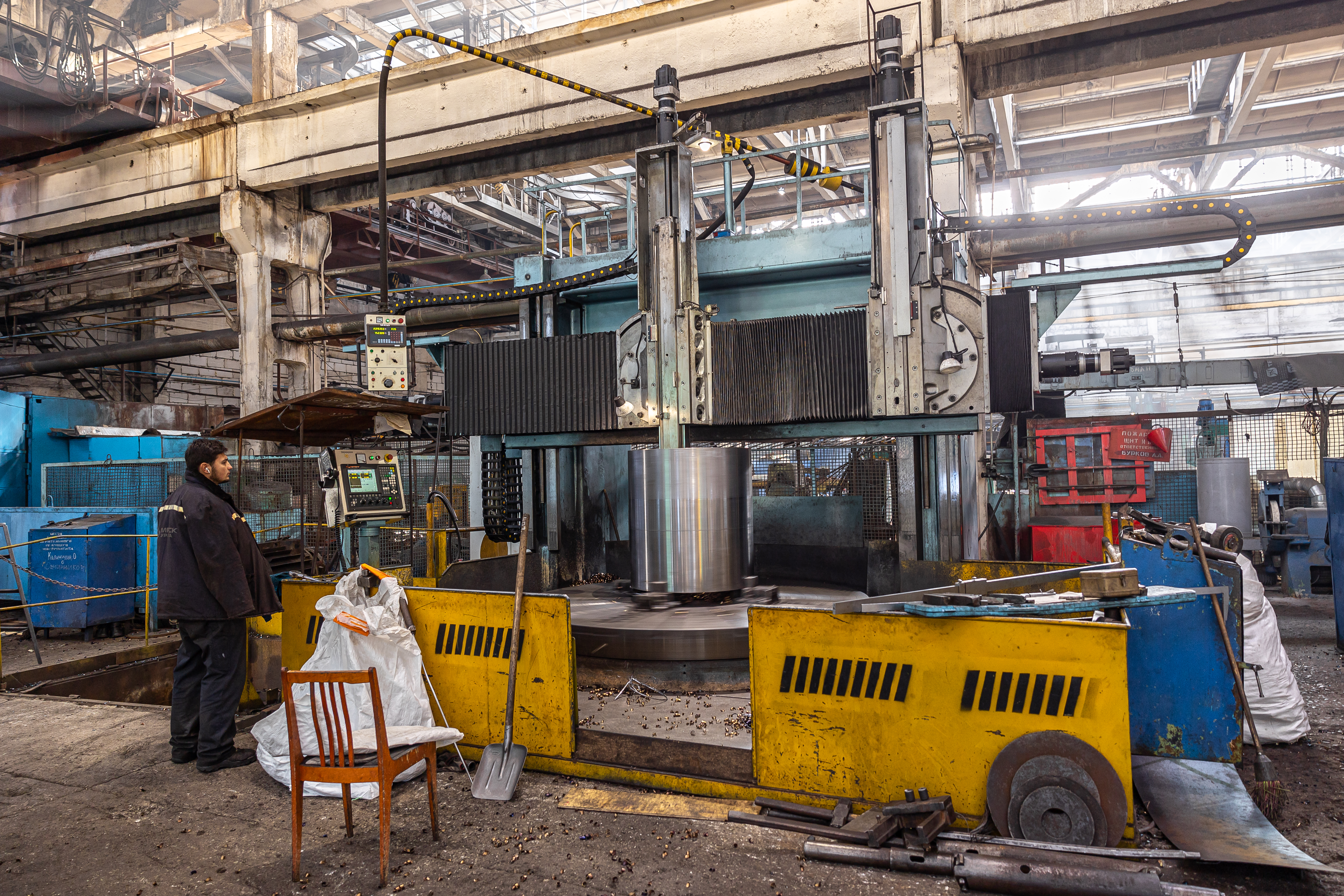

Токарно-карусельные станки (1512, 1516, 1516Ф3, 1Л532, 1Л532Ф3, КУ107, КУ514, VL-1600 ATC+C)
Скачать Технические характеристика станка 1Л532
Скачать Технические характеристика станка 1Л532Ф3

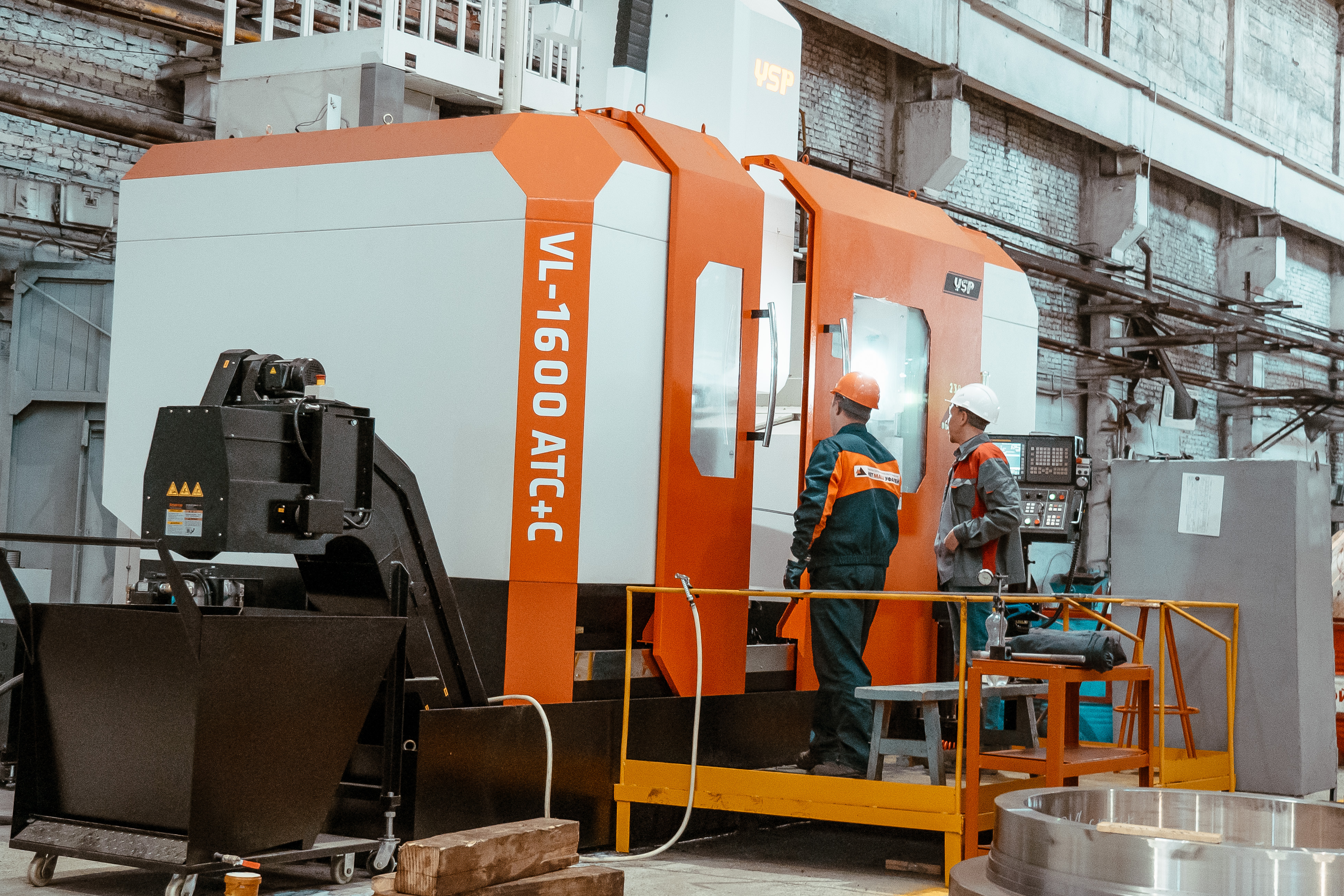

Скачать Технические характеристика станка VL-1600 ATC+C

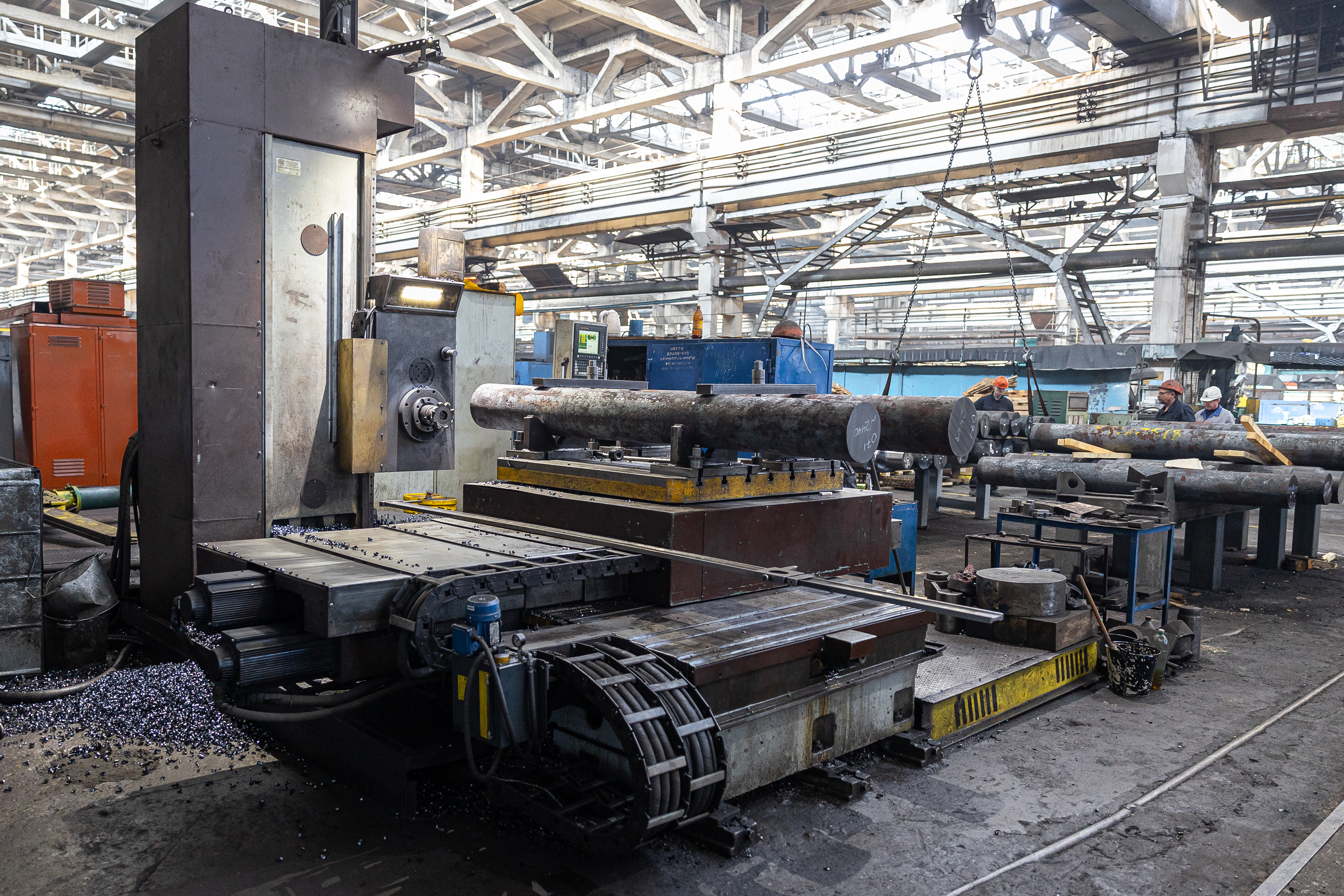

2. Горизонтально-расточные станки (2637ГФ2, 2637Г, 2636ГФ1, 2622, 2А622Ф4, 2А637Ф3)
3. Сверлильные станки (2Н135, 2М55, 2М57)
4. Плоскошлифовальные станки (3Б724)

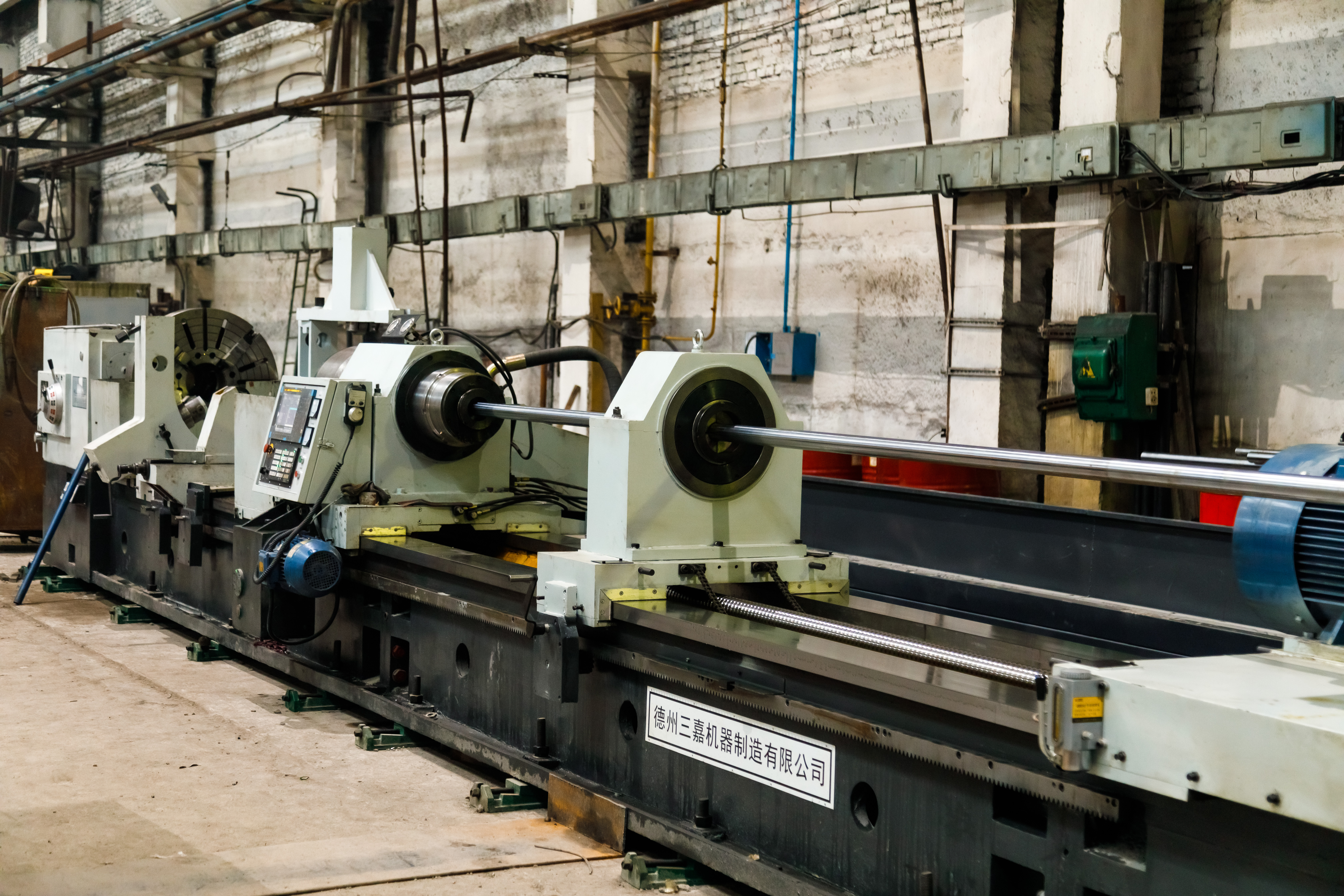

5. Глубоко-расточной станок (КЖ-1920)
6. Зубообрабатывающие станки (5А342)

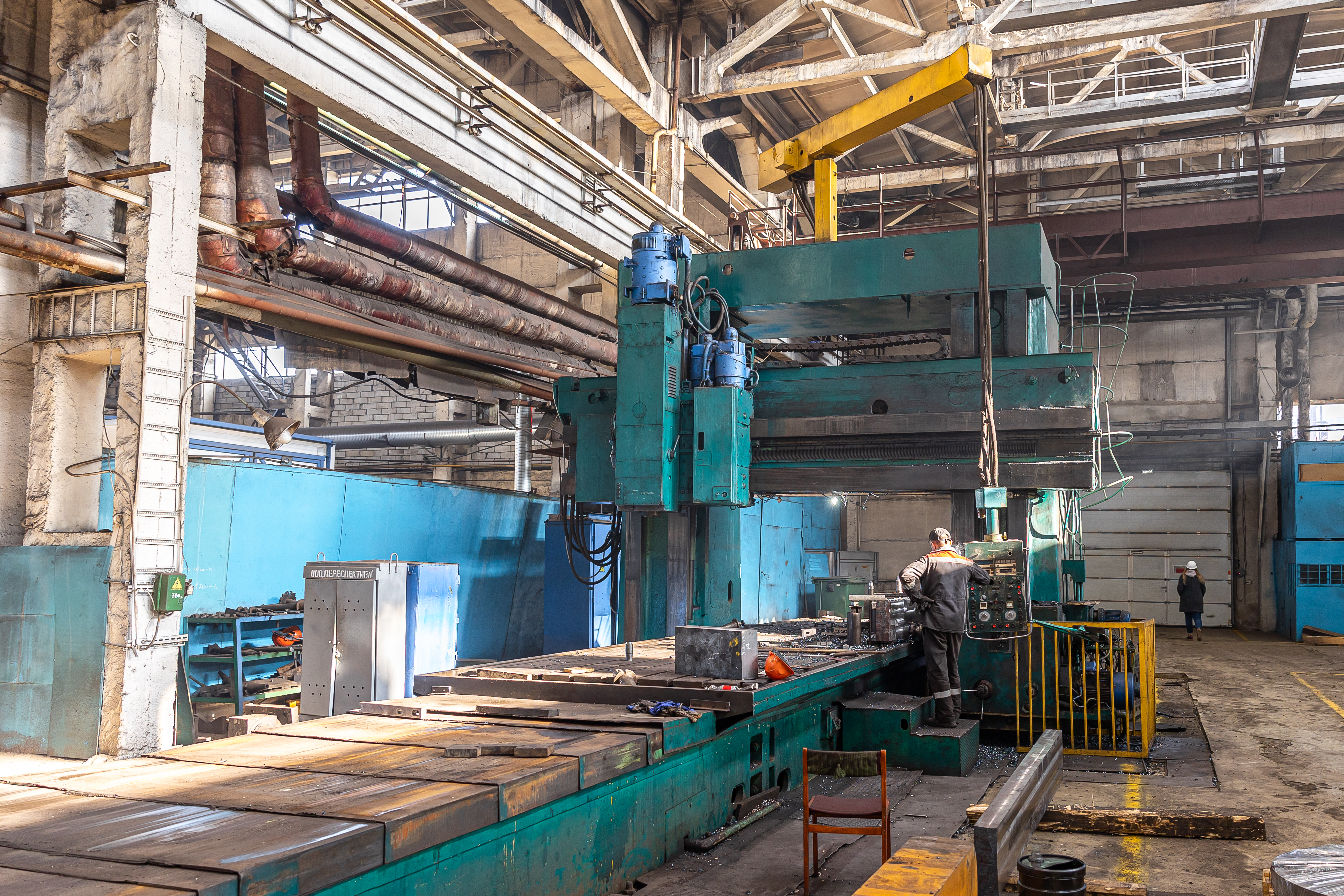

7. Фрезерные станки (6Р13, 6605, 6625У)
8. Долбежные станки (7410, 7А420)
9. Отрезные станки.

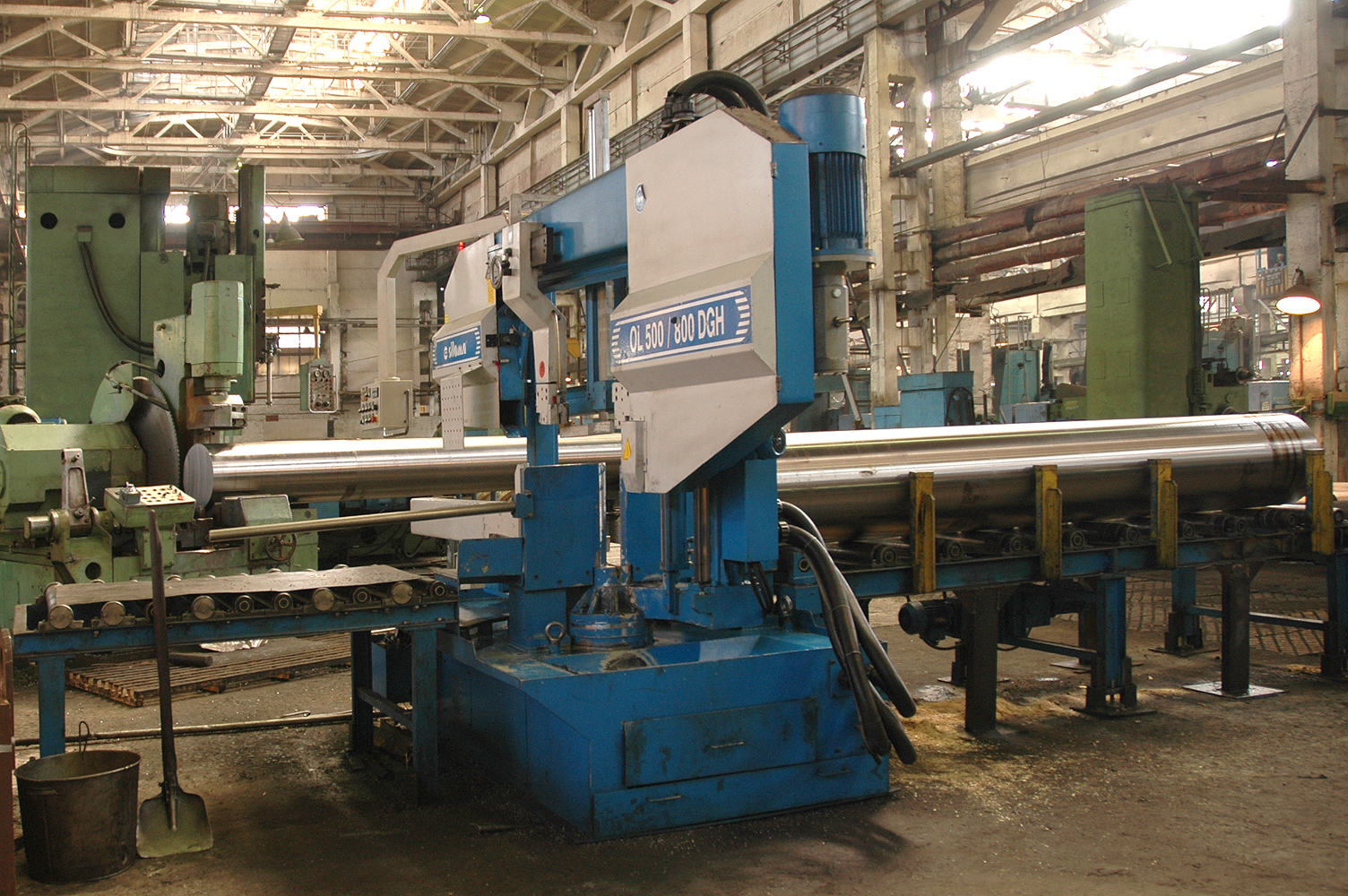

Ленточнопильный станок (ОL500/800DGH, BEHRINGER HBP 800/1200)
10. Оборудование для резки и гибки листового металла
Ножницы листовые (H3222)
Машина газо-плазменной резки «ГЕФЕСТ»
Машина листогибочная (ИБ2426, Н222)
| Оборудование механосборочного производства | Параметры | Размеры |
|---|---|---|

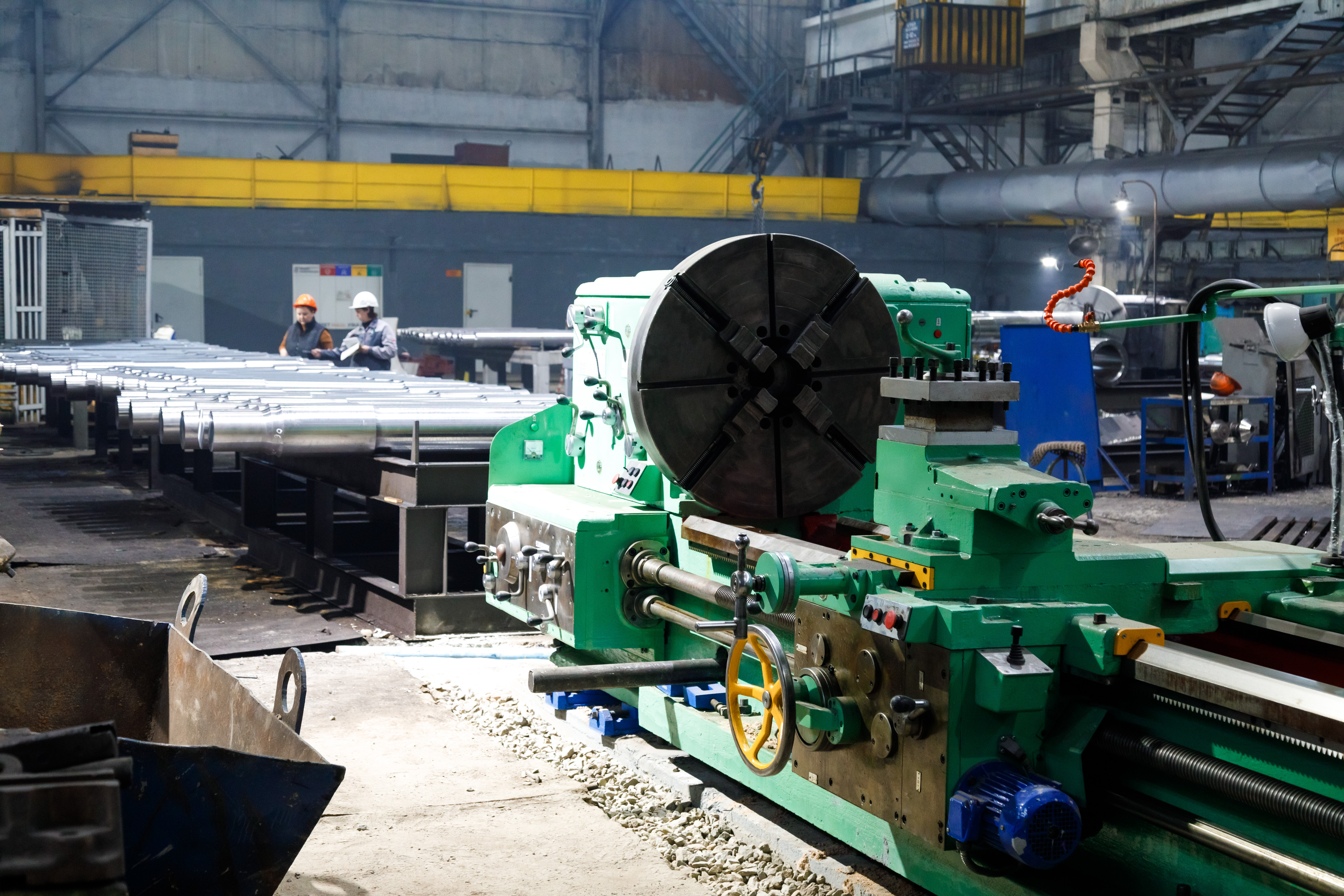

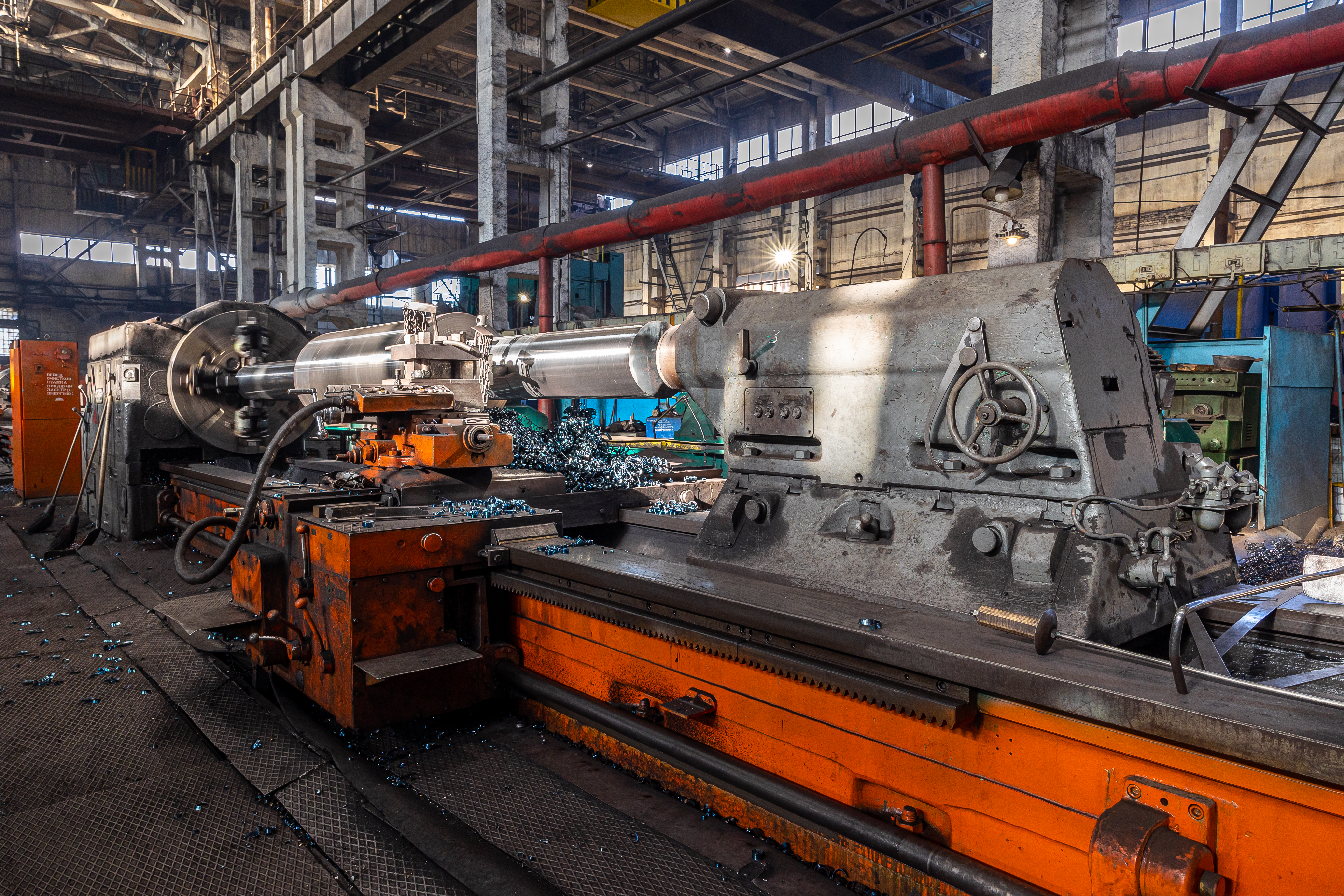

| Токарно-винторезные станки |
Максимальный диаметр обработки, мм Максимальная длина изделия, мм Максимальный вес изделия, кг |
900 6300 25000 |

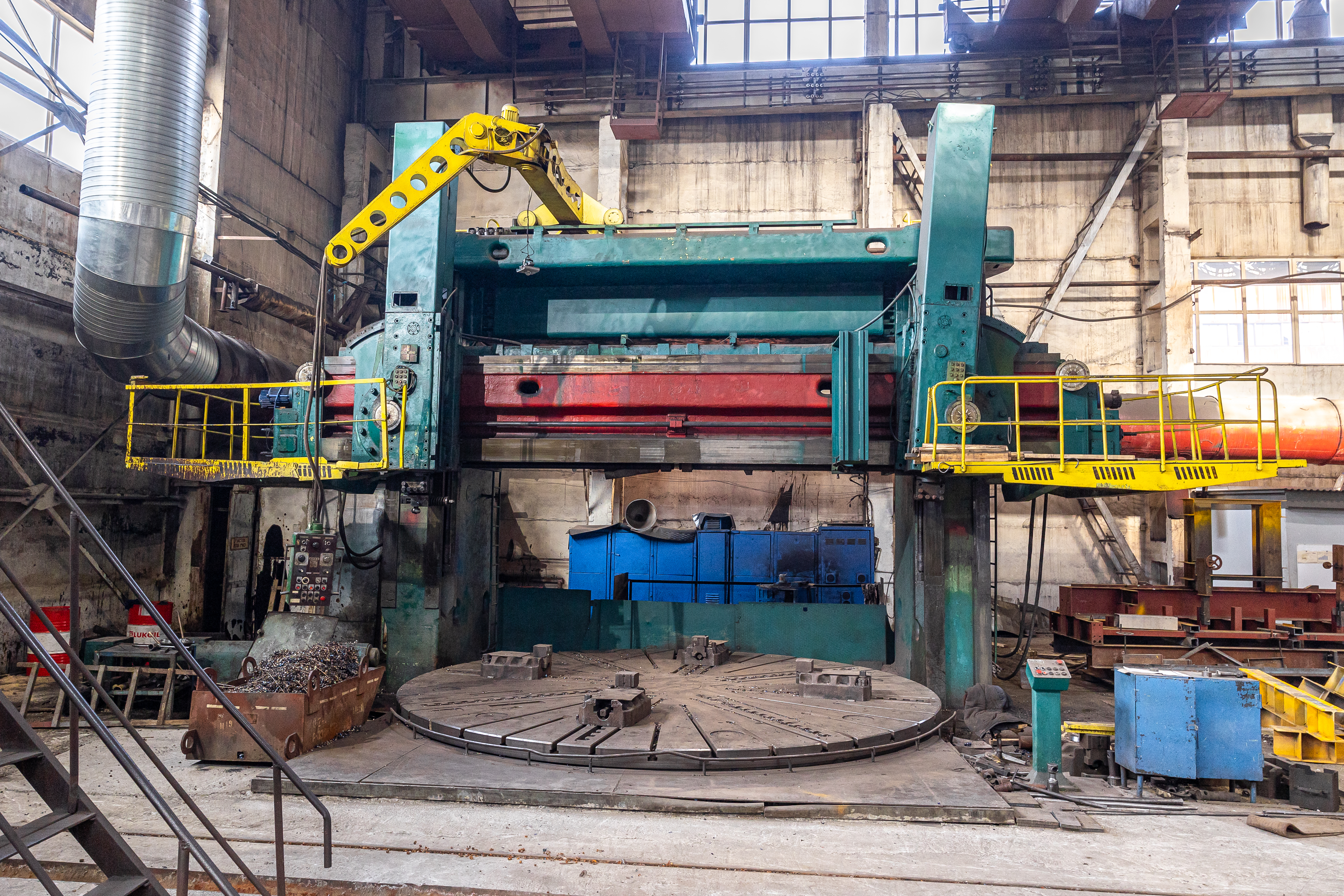

| Токарно-карусельные станки |
Максимальный диаметр обработки, мм Максимальная высота изделия, мм Максимальный вес изделия, кг |
6300 3200 125000 |
|

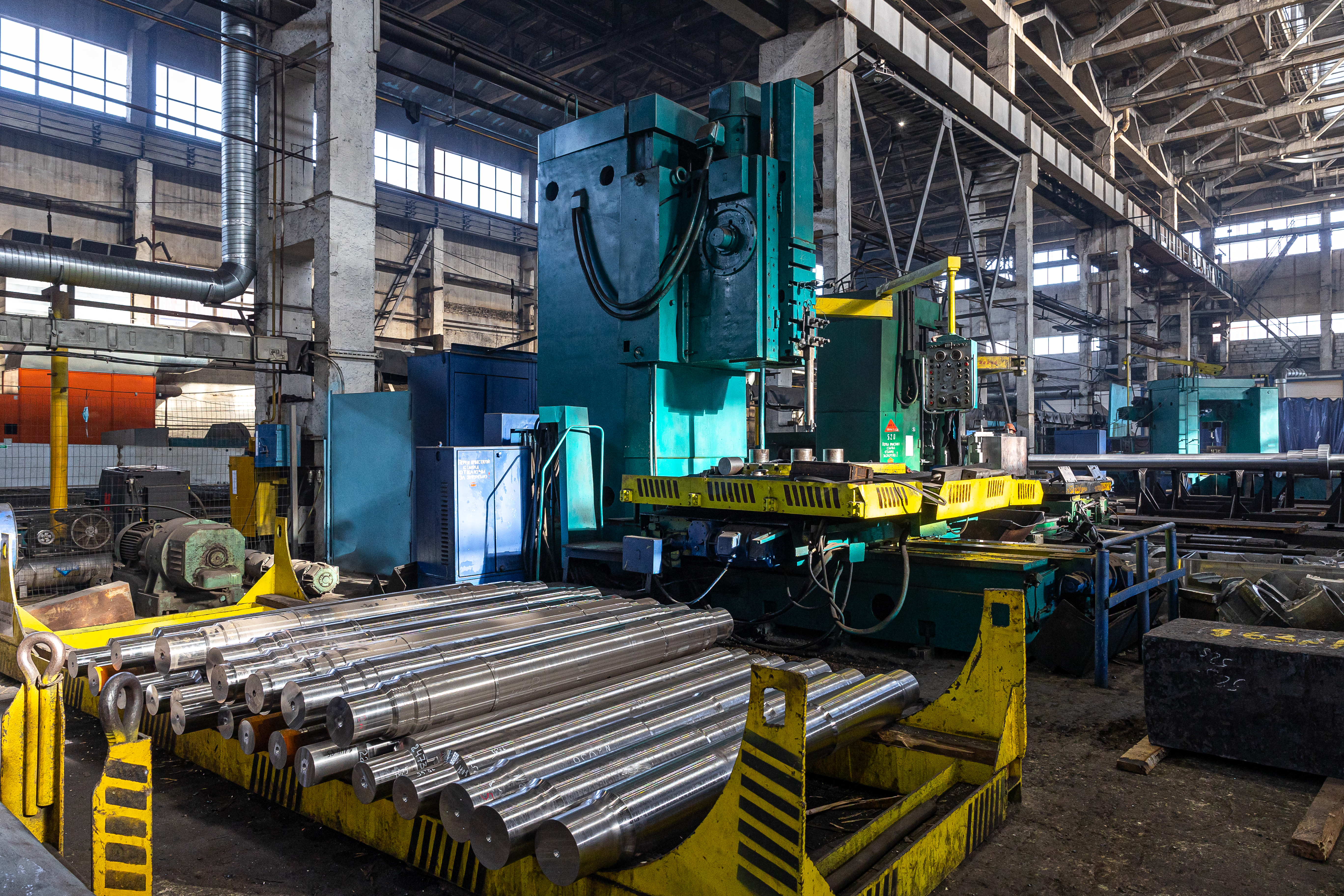

Расточные станки
|
Размеры рабочей поверхности стола, мм Наибольшая масса обрабатываемого изделия, кг |
1800×1600 8000 |
| Сверлильные станки | Наибольший диаметр сверления, мм | 80 |
| Плоскошлифовальные станки |
Наибольшая ширина обрабатываемого изделия, мм Наибольшая длина обрабатываемого изделия, мм Наибольшая высота обрабатываемого изделия, мм |
400 2000 500 |
| Глубоко-расточной станок |
Диаметр сверления, мм Максимальная глубина сверления, мм |
60-120 6300 |
| Зубообрабатывающие станки |
Наибольший модуль нарезаемых колес Наибольший диаметр нарезаемых колес, мм |
20 2000 |
| Фрезерные станки | Размеры рабочей поверхности стола, мм | 2500×8000 |
| Долбежные станки |
Диаметр рабочей поверхности стола, мм Наибольший ход долбяка, мм |
1400 1200 |
| Отрезные станки | Наибольший диаметр, мм | 500 |
| Ножницы листовые |
Наибольшая толщина листа, мм Ширина листа, мм |
16 3150 |
| Машина газо-плазменной резки |
Наибольшая толщина листа, мм Ширина листа, мм Длина листа, мм |
150 3600 8000 |
| Машина листогибочная |
Наибольшая толщина листа, мм Ширина листа, мм |
40 3150 |
Станки чистовой механической обработки и контрольно-измерительное оборудование
| Тип | Марка станка | Характеристики станка |
|---|---|---|

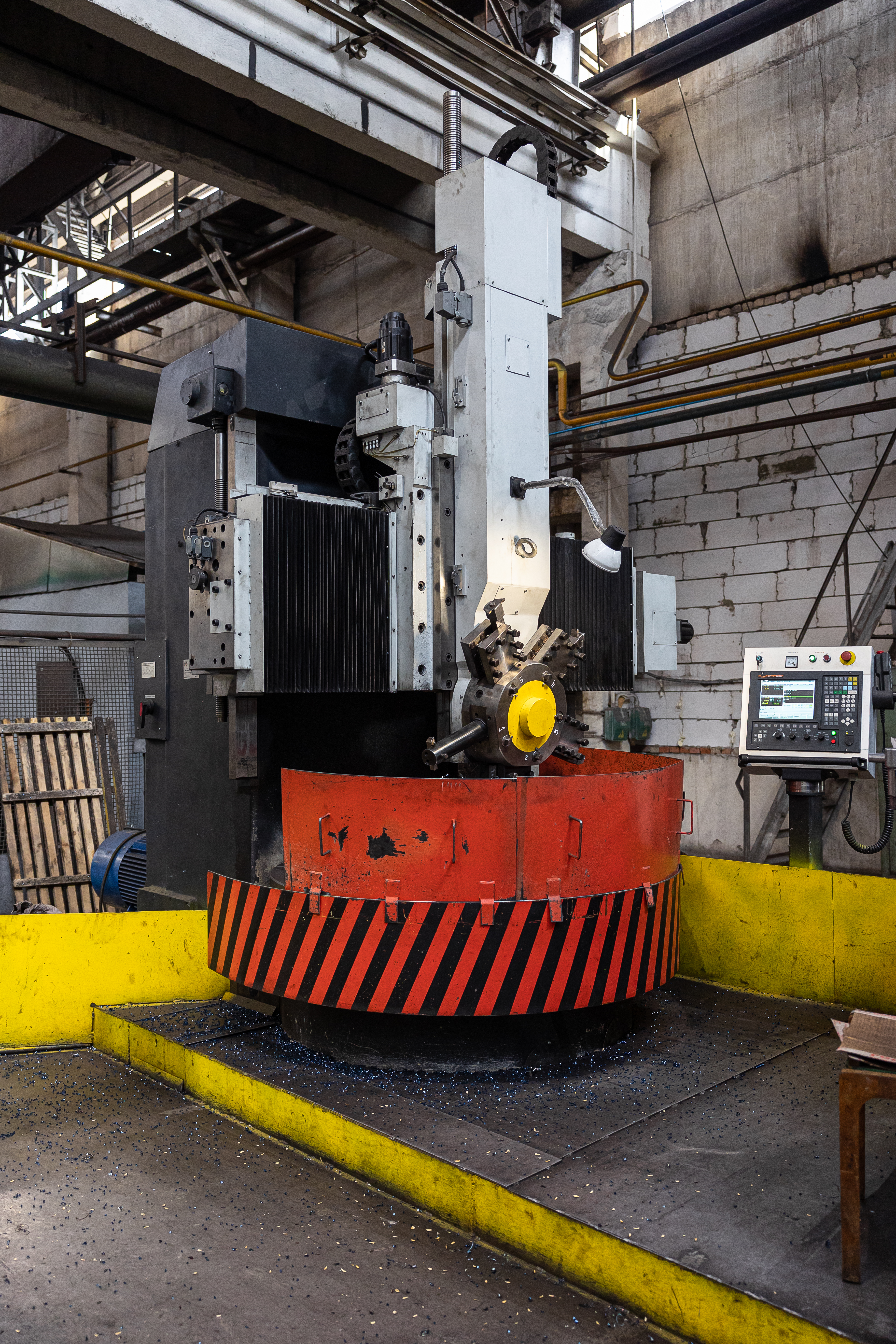

| Токарно-карусельный станок с ЧПУ | VN9010 | Диаметр планшайбы 1000. Фрезерная функция - ДА. Ось "С" - Да |
| VTL1900 | Диаметр устанавливаемой заготовки 2000мм. Диаметр точения 1900мм. Датчик измерения детали и инструмента - ДА. Фрезерная функция - ДА. Ось "С" - Да | |
| Токарно-карусельный станок с ЧПУ | SZ1600ATC-C | Диаметр устанавливаемой заготовки 2000мм. Диаметр точения 1600мм. Датчик измерения инструмента - ДА. Фрезерная функция - ДА. Ось "С" - ДА. Функция шлифовки |

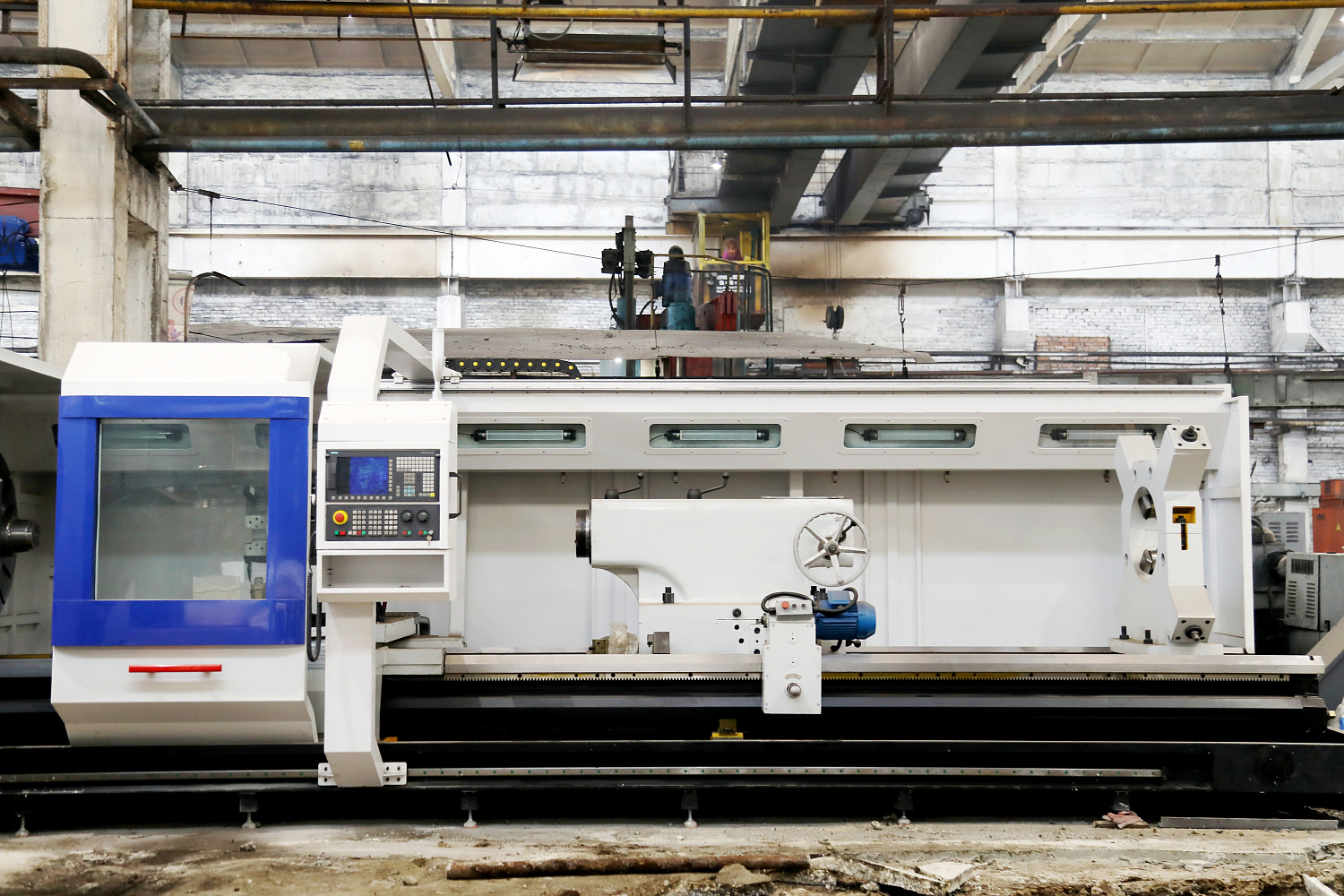

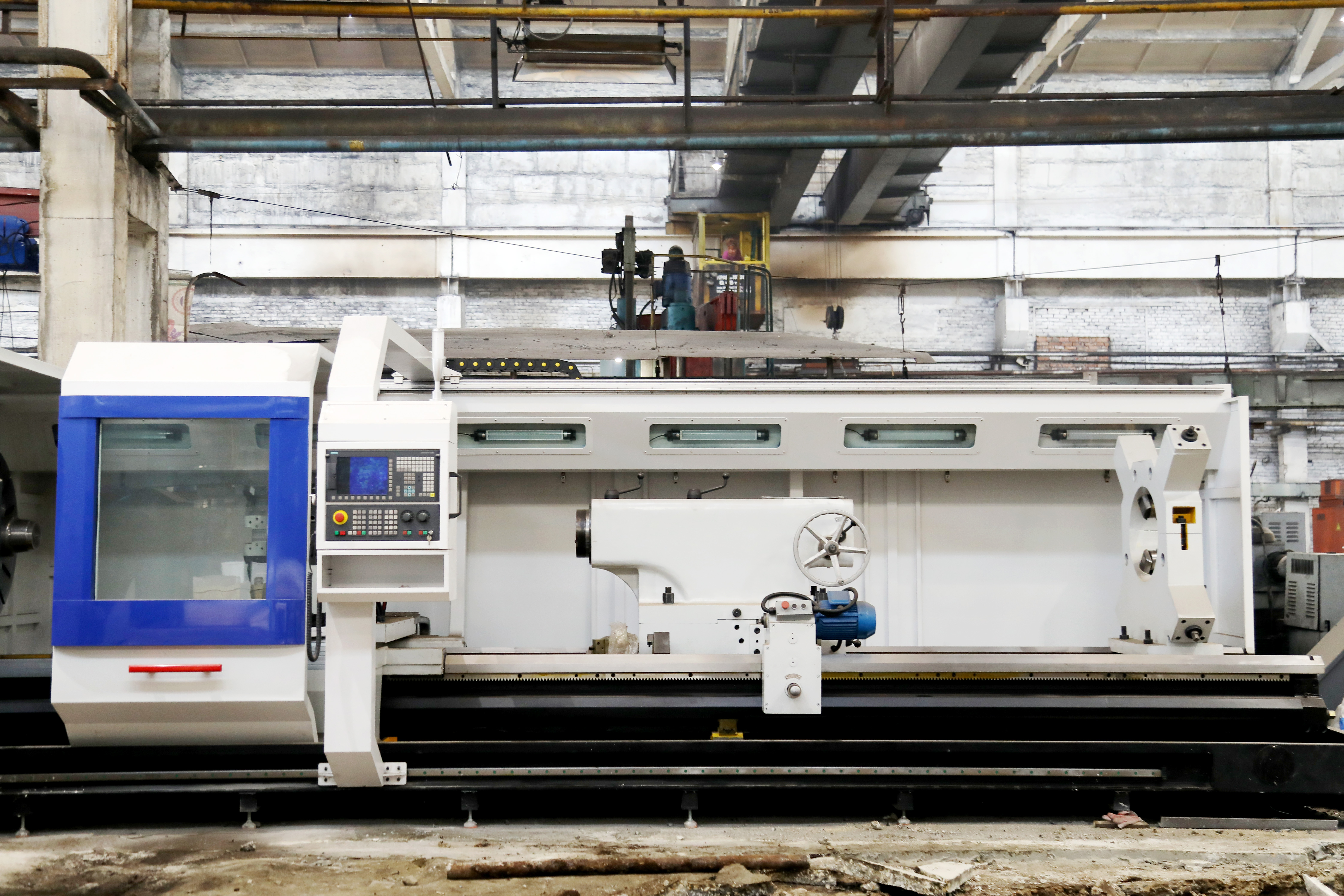

| Токарно-винторезный станок с ЧПУ | ТСХ45100IIх3000 |
Диаметр обработки 800мм. Длина обработки 3000мм. Патрон шпинделя 21". Датчик измерения и привязки инструмента - ДА. Приводной инструмент - ДА. Противошпиндель - ДА. Ось "С" с приводным инструментом с перемещением по Y - ДА. Программируемый люнет. Программируемая задняя бабка Винтовая интерполяция. Фиксированный держатель для глубокого сверления. Радиальный приводной блок - 2 штуки. Осевой приводной блок - 2 штуки |
| Токарно-винторезный станок с ЧПУ | TCX4558Gx1500 | Диаметр над станиной 580мм. Диаметр над суппортом 460мм. Максимальный диаметр точения 410мм. Фрезерная функция - ДА. Гидравлический люнет - ДА. Длина точения 1022мм. Датчик привязки инструмента - ДА |
| Горизонтально-расточной станок с ЧПУ | JY-3020B-W | Поворотный стол 1800х2200мм. Навесная планшайба - NCFP-120. Датчик измерения детали - Да. Датчик измерения инструмента - Да. Подача СОЖ через шпиндель - 30 бар. Нагрузка на стол 15 тн |
| Фрезерный центр с ЧПУ 5 | SVW 80C HEIDENHAIN TNC640 (КНР) | Наклонно поворотный стол ф 800мм. Высота 600. Мощность двигателя 36 кВт. Крутящий момент 200. Нагрузка на стол 850кг. Датчик измерения инструмента - ДА. Датчик измерения детали - ДА |
| Фрезерный портальный станок 3+2 | JY4032 | Размеры стола 2600х4000мм. Подвижный стол. ход Z=1250мм. Ручная фрезерная головка - ДА. Датчик измерения детали - ДА. Датчик измерения инструмента - ДА. |

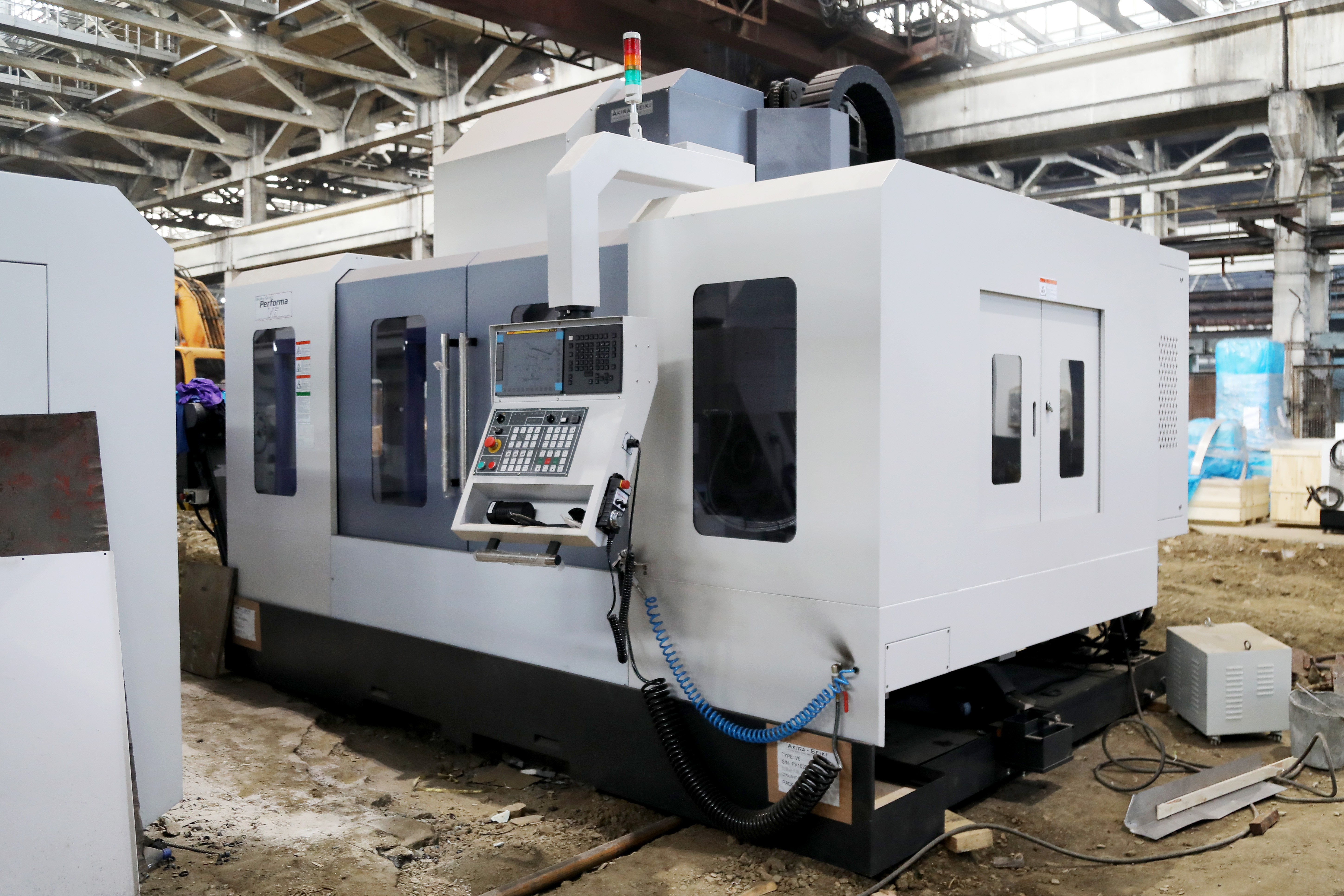

| Фрезерный обрабатывающий центр 3+2 | V6 | Размер стола 1750х800мм, Z=710мм. Поворотная ось - Ф320. Датчик измерения детали - ДА. Датчик измерения инструмента - ДА |
| Электроэрозионный станок | DK77120LWS | Размер стола 1900х1300. Z=800 |

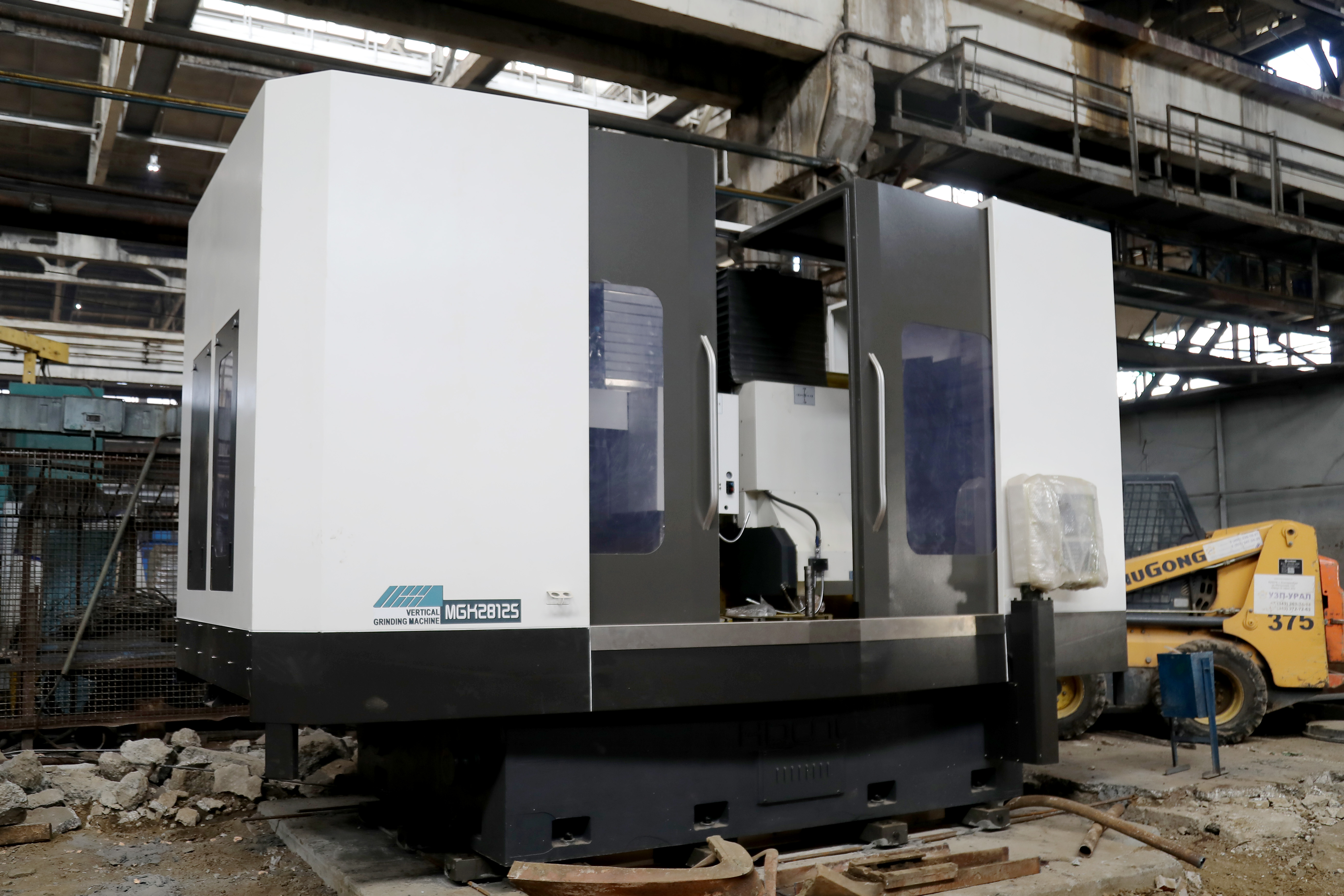

| Карусельно-шлифовальный станок ЧПУ | MGK28125 | Размер рабочего стола 1250 мм. Макс ф обрабатываемой детали 1350. Максимальная высота заготовки 500. Максимальная нагрузка на стол 2500. Шераховатость внут/наруж поверх Ra0,4. Шераховатость торца Ra0,8. Поворотный магнитный стол D 1000 мм. Линейные шкалы по осям Z/U/W. Инструмент для правки круга. Автоматическое измерительное устройство износа круга. Устройство подачи масляного тумана. |
| Контрольно-измерительное оборудование. | Контурограф-профилограф Platinum D3 | Ось Х 220мм. Ось Z - 520мм. |
| SPOINT 205015 | Стол 2000х5000. Z=1500. Установочная чугунная плита 2000х5000мм. |
